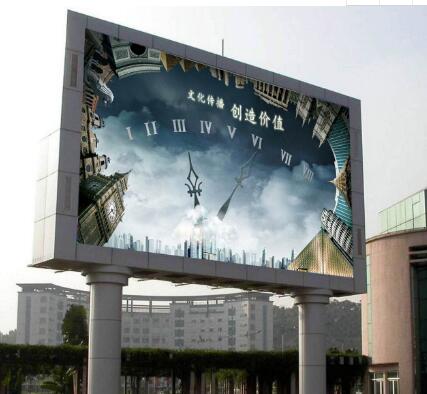

LED顯示屏在生活中應用是十分廣泛的,比如LED顯示屏被廣泛的應用在戶外廣告行業主要是起到商品的宣傳,吸引客戶使用的作用,優勢店面裝飾也會用到超大的LED顯示屏一方面達到店面裝飾的作用,另一方面起到提高企業檔次的作用,LED顯示屏還起到普及知識的作用,比如在醫院作為提示病人作用的LED顯示牌,除此之外LED顯示屏還起到警示作用,經常用于道路交通LED導航指示等。針對不同用途的LED的顯示屏設計要求以及原則都有所不同,但是一般而言我們在設計LED顯示屏的時候會遵循下面幾個原則:
1、防靜電
LED顯示屏裝配LED顯示屏 武漢應有良好的防靜電措施。專用防靜電地、防靜電地板、防靜電烙鐵、防靜電臺墊、防靜電環、防靜電衣、濕度控制、設備接地(尤其切腳機)等都是基本要求,并且要用靜電儀定期檢測。
2、設計電流值
LED的標稱電流為20mA,一般建議其最大使用電流為不超過標稱值的80%,尤其對于點間距很小的顯示屏,由于散熱條件不佳,還應降低電流值。根據經驗,由于紅、綠、藍LED衰減速度的不一致性,有針對性地降低藍、綠LED的電流值,以保持顯示屏長時間使用后白平衡的一致性。
3、散熱設計
LED工作時會發熱,溫度過高會影響LED的衰減速度和穩定性,故PCB板的散熱設計、箱體的通風散熱設計都會影響LED的表現。
4、驅動電路設計
顯示屏模塊上的驅動電路板驅動IC的排布亦會影響到LED的LED節能燈度。由于驅動IC輸出電流在PCB板上傳輸距離過遠,會使得傳輸路徑壓降過大,影響LED的正常工作電壓導致其LED節能燈度降低。我們常會發現顯示屏模塊四周的LEDLED節能燈度比中間低一些,就是這個原因。故要保證顯示屏LED節能燈度的一致性,就要設計好驅動電路分布圖。
5、混燈
同一種顏色不同LED節能燈度檔的LED需要混燈,或者按照離散規律設計的插燈圖進行插燈,以保證整屏每種顏色LED節能燈度的一致性。此工序如果出現問題,會出現顯示屏局部LED節能燈度不一致的現象,直接影響LED顯示屏的顯示效果。
6、控制好燈的垂直度
對于直插式LED來說,過爐時要有足夠的工藝技術保證LED垂直于PCB板。任何的偏差都會影響已經設置好的LEDLED節能燈度一致性,出現LED節能燈度不一致的色塊。
7、過波峰焊溫度及時間
須嚴格控制好波鋒焊的溫度及過爐時間,建議為:預熱溫度100℃±5℃,最高不超過120℃,且預熱溫度上升要求平穩,焊接溫度為245℃±5℃,焊接時間建議不超過3秒,過爐后切忌振動或沖擊LED,直到恢復常溫狀態。波峰焊機的溫度參數要定期檢測,這是由LED的特性決定的,過熱或波動的溫度會直接損壞LED或造成LED質量隱患,尤其對于小尺寸如3mm的圓形和橢圓形LED。
8、虛焊控制
LED顯示屏在出現LED不LED節能燈時,往往有超過50%概率為各種類型的虛焊引起的,如LED管腳虛焊、IC管腳虛焊、排針排母虛焊等。這些問題的改善需要嚴格地改善工藝并加強質量檢驗來解決。出廠前的振動測試也不失為一種好的檢驗方法。
